蒸發器用途及概述：

蒸發器適應于中藥、西藥、葡萄糖、釀酒、淀粉、味精、食乳品、化工等液料的濃縮，尤其適用于熱敏性物類的低溫真空濃縮。經過精心計算，周密設計改進后，比原來的特點效益更多?？筛鶕?jù)濃縮大小來選用技術參數中系列濃縮器。

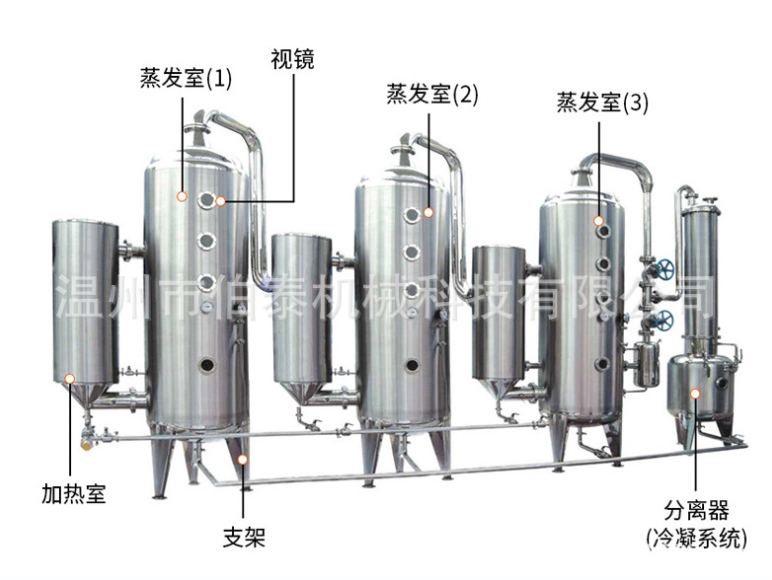

蒸發器結構：

主要由一效加熱器、一效分離器、汽水分離器、冷凝器、集液罐、真空及輸送泵、電控制柜、閥門管路等系統組成。

蒸發器工作原理：

蒸汽進入加熱室的殼程，列管內料液受熱后液面上升，從噴管噴入蒸發室，進行汽液分離，其料液從循環管回到加熱室下部再加熱，料液受熱又噴入蒸發室形成循環。料液濃縮到一定的程度，經取樣確定合格后由出料口出料。蒸發室蒸發出來的二次蒸汽經除沫器消除泡沫再經汽液分離器，部份料液返回蒸發室，其余二次蒸汽由冷凝器與冷卻器冷卻成液體后進入集液罐，后來不凝氣體由真空泵抽出。

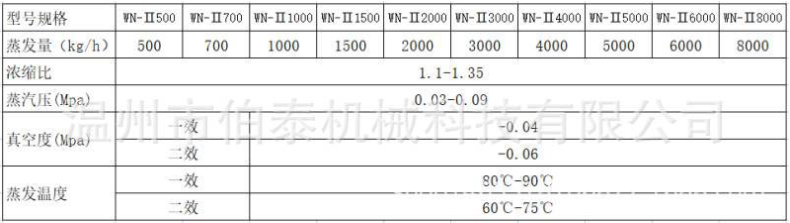

蒸發器技術參數：

蒸發器工作特點：

酒精回收：回收能力大，采用真空濃縮流程。比老型同類設備提高了5-10倍，降低能耗30%，具有投資小，回收效益高的特點。

濃縮液料：本設備采用外加熱自然型循環式與真空負壓蒸發方式，蒸發速度快，液料在全密封狀態無泡沫濃縮，本設備濃縮出來的藥液，具有無污染，藥味濃的特點，而且清洗方便(打開加熱器的上下蓋即可進行清洗)。本設備操作簡單，占地面積小。加熱器，蒸發器采用不銹鋼保溫結構，也可采用聚胺脂發泡，外表面磨砂亞光處理，濃縮器符合GMP醫藥標準。

蒸發器效益和特點

1.節能效益，按SIN-1000B型計算，一年節約蒸氣約3500噸，節約冷卻水9萬噸左右，節約電8萬度左右，折合人民幣10-15萬元。(與單效對比)

2.本濃縮器采用外加熱自然型循環式與負壓蒸發方式，個有蒸發速度快，濃維比重大，可達1.2-1.35(一般中藥浸膏)，不需敞口鍋收膏。

3.本濃縮器采用二效同時蒸發，二次蒸汽得到使用，貴廠既節省了鍋爐的投資，節約能源消耗，耗能時與單效濃縮器相比降低50%，不到一年可用節能費中收回本濃器的全部投資。

4.多功能操作特點：(1)可回收酒精濃度能達到80%；(2)單效、二效可以反復并鍋收膏；(3)可以同歇連續進料

5.本濃縮器有特殊構造，濃縮出來的物料具有味道濃，音質均勻。使物料在密封中無泡沫狀態下進行依據，不易跑料，減少污染，當天物料當天濃縮完畢，不易結焦，清洗方便，打開加熱器上下蓋即可清洗，并節約勞力，一人可以操作。

6.本濃的器與物料接觸部位均采用AIAS304不銹鋼制造，加熱器、蒸發器外面設有保溫層，保溫采用聚膠脂發泡，外表面磨砂亞光處理，符合GMP醫藥標準。
